目前多層板生產廠家在單板生產過程中, 采用的基本上是控制文本+變頻器的控制方案。該控制方案控制部分在文本，文本通過刀臺位置計算變頻器旋切頻率進而通過通訊往變頻器寫頻達到控制旋切的目的。此方案有以下缺點：

1） 控制界面粗糙：控制文本界面相較于觸摸屏操作，人機交互性差，畫面不夠美觀。
2） 控制和驅動分開：變頻器頻率通過文本通訊給定，通訊信號易受干擾，在強干擾的 環境下尾張控制不好甚至無法正常運行。

使用觸摸屏一體化控制方案，控制界面美觀大氣，人機交互性良好，旋切控制部分在變頻器，觸摸屏只做顯示，即使通訊受到干擾，也不會影響正常運行，系統穩定性更佳。



旋切機的特點

CT210旋切機專用變頻器是在CT200變頻器產品平臺上開發的一款專用產品。變頻器將旋切機專用控制邏輯集成到變頻器內，并且具有旋切、分斷和搗軸一體控制。用于木材的旋切加工，具有旋切厚度均勻、精確，尾張控制精確等優點，完全符合客戶需求?？梢允箍蛻魺o縫切換。在與同類競爭產品相比，具有以下產品功能優勢：

□ 獨特厚度補償，效果更佳；
□ 定時停機，還來更加靈活的商務操作；
□ 旋切、定長分斷、搗軸一體控制；
□ 觸控一體化方案。

圖1 旋切機現場示意圖

圖2 變頻器應用現場



旋切機的控制要求

具體要求如下：

□ 優異的人機交互，人機界面美觀清晰，密碼保護準確可靠；
□ 良好的速控精度，優異的低頻出力，超大木頭旋切也可保證旋切厚度均勻；
□ 良好弱磁控制，完美適用于高速旋切；
□ 剎車性能優異，急停急啟0.2S，正反轉切換快速穩定；
□ 良好的過載能力及環境適應能力，運行可靠性高；
□ 旋切厚度誤差在±0.01mm，尾張旋切長度誤差在±15mm；
□ 精確的旋切根數、木皮張數統計；
□ 支持操作桿和人機界面操控切換，可靠性更佳；



觸摸屏人機顯示界面如下：

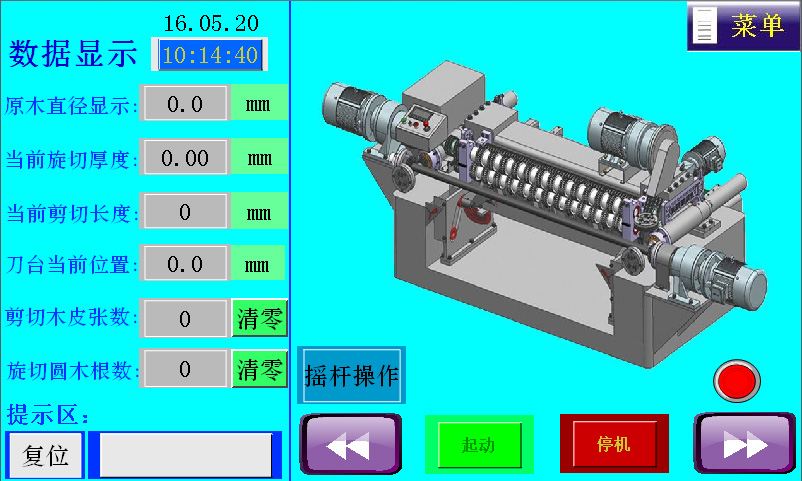

圖3 觸摸屏主畫面

系統原理及控制實現



旋切機關鍵部件示意圖

圖4 旋切機示意圖

控制實現

□ 按啟動開關，變頻器開始工作，壓輥電機先啟動（由變頻器輸出繼電器控制壓輥電機接觸器）
□ 壓輥電機啟動后，經過絲桿電機啟動延時時間，絲桿電機啟動，如按下快進開關則按快進速度進刀，否則按圓木實際直徑計算速度進刀（通過絲桿電機編碼器的輸入得到刀臺位移量，計算出圓木實際直徑，再根據數學模型得到絲桿電機的進給速度），當旋切刀碰到前行程開關（圓點復位開關）時，壓輥電機立即停止，同時絲桿電機按設定的快退速度退刀至退刀截止位置（張口設定位置）或退刀轉換進刀位移，再進刀，依次循環。退刀過程中，當壓輥電機停止時間大于壓輥電機再啟動時間時，壓輥電機再啟動，如下圖3所示。

圖5 旋切刀原理示意圖

□ 絲桿電機在進刀時，如果按下快退開關，則立即快速退刀，在退刀或按圓木直徑計算進刀時，如果按下快進開關，則立即快速進刀。
□ 前行程點同時為原點復位點。在進刀旋切過程中，當碰到前行程開關時，自動退刀，并進行原點復位，防止干擾導致位移量偏差的產生。
□ 在開始旋切圓木后，變頻器輸出信號控制分切機變頻器進行切割，同時開始計算旋切木塊的長度，當長度達到設定的切割長度時，再次輸出信號控制分切機變頻器進行切割，然后再次開始計算長度，依次循環。
□ 在旋切的過程中可通過厚度切換來切換旋切厚度；在控制切割電機變頻器時，可通過長度切換，在設定的長度1和長度2間進行切換。
□ 任何時候按停止開關，變頻器立即停止輸出。

整個變頻驅動系統的電氣接線如圖4所示:

圖6 電氣接線圖

系統接線及調試步驟



系統接線

變頻器S1接受啟動信號、S2接收停機信號、S3接刀臺快進信號、S4接刀臺快退信號、S5接行程開關、S6接光電開關、S7接急停開關、T1繼電器輸出接驅動輥控制信號、T2繼電器接控制自動搗軸信號、DO輸出接切刀變頻起停端子、HDI1/HDI2接編碼器A、B脈沖。

系統調試步驟

調試主要包括電機參數自學習、長度/厚度調整、木頭自學習和尾張調整等幾個階段。

第一步：電機參數自學習。將電機參數輸入變頻器，輸入后將F00.01改為0，通過F02.26改為2（靜態自學習），大約一分鐘自學習完畢。自學習完畢后將F00.01改為1。

第二步：廠家參數設置。廠家參數包括驅動輥轉速、直徑、中心距、絲桿螺距、傳動比等機械參數和快進快退、補償增益等功能參數，根據廠家的實際機械數據進行設置。廠家參數界面如下：

圖7  觸摸屏廠家參數界面

第三步：用戶參數設置。用戶參數包括參數設置和參數校準功能，參數設置包括旋切厚度、旋切長度、木芯和張口設定。旋切參數校準包括厚度校準、長度校準、尾張校準和木頭自學習等功能。

人機界面還支持兩套旋切厚度和剪切長度的切換，使用更加便利。

圖8  觸摸屏用戶參數界面

第四步：木頭自學習。張口張到最大，用戶參數調試中將木頭自學習設置為2，啟動后即可進行木頭自學習，自動退刀后木頭自學習完畢。

第五步：尾張校準。如果實際尾張長度與設定的長度有偏差，將實際尾張長度輸入，系統自動校準尾張補償，即可完成尾張校準。

值得注意的是，本人機界面為了方便用戶調試，專門提供了系統調試指導界面。界面如下：

圖8 觸摸屏用戶幫助界面

通過用戶幫助界面，調試步驟更加明確簡潔，客戶使用更加便利。

5.3變頻器參數設置



旋切變頻器部分關鍵參數見表2。

功能碼	設定值	功能描述	備注
F21.00	1	旋切機功能使能	一定要先設置這兩個 參數
F05.01	1	恢復出廠設置
F00.00	1	開環矢量1控制模式
F00.01	1	端子控制起停
F00.11	0.3S	加速時間
F00.12	0.3S	減速時間
F01.01	——	額定功率	一定要按照電機銘牌 進行設置
F01.02	——	額定頻率
F01.03	——	額定轉速
F01.04	——	額定電壓
F01.05	——	額定電流
F02.21	0/1	速度檢出方式	不做轉速檢出/轉速檢出停機
F06.08	47	厚度切換
F06.09	48	長度切換
F06.11	080	端子極性選擇	根據實際極性設置DI7采用常閉輸入
F07.024	29	T2功能為打搗軸功能
F21組	旋切機專用功能在文本參數中設置即可



鍘刀電機參數設置

功能碼	設定值	功能描述	備注
F00.01	1	端子控制起停
F00.02	2	模擬量AI1設定頻率
F00.14	0.5S	加速時間	可根據需要適當調整
F00.15	0.5S	減速時間	可根據需要適當調整
F01.01	——	額定功率	一定要按照電機銘牌進行設置
F01.02	——	額定頻率
F01.03	——	額定轉速
F01.04	——	額定電壓
F01.05	——	額定電流
F02.12	2.00Hz	直流制動開始頻率	加直流制動鍘刀剎車更平穩
F02.14	100%	直流制動電流
F02.15	1.00S	直流制動時間
F06.09	1	開關量濾波次數
F06.22	0.5S	AI1濾波時間

本系統變頻器具有短路、過載、過壓、缺相、失速等多種保護和故障輸出功能，能有效保證系統安全高效的運行。



結束語

隨著控制技術的發展，CT210系列高性能矢量變頻器在中型木材旋切機上成功應用，提供更高性價比變頻器，不僅有效解決了尾張整張，還提供了更加優化人機操作界面和更加方便的調試方法，在提高木材的利用率的同時，極大地方便了用戶使用。
